Tổng hợp bản vẽ nhà phố file cad 5x20m 2, 3 tầng

Tổng hợp bản vẽ nhà phố file CAD 2, 3 tầng 5x20m – Tài liệu tham khảo đầy đủ kiến trúc, kết cấu, điện nước

Trong lĩnh vực thiết kế và xây dựng nhà ở, AutoCAD luôn là công cụ không thể thiếu đối với kiến trúc sư, kỹ sư và sinh viên ngành xây dựng. Những bản vẽ CAD nhà phố với diện tích 5x20m là một trong những loại tài liệu được tìm kiếm nhiều nhất, bởi đây là diện tích phổ biến tại các đô thị Việt Nam, đặc biệt với mô hình nhà ống và nhà liền kề.

Bài viết này sẽ tổng hợp chi tiết các file bản vẽ nhà phố CAD 2 và 3 tầng 5x20m, bao gồm đầy đủ kiến trúc – kết cấu – điện nước, giúp bạn đọc có tài liệu tham khảo hữu ích cho học tập, thiết kế và thi công thực tế.

1. Giới thiệu về bản vẽ nhà phố 5x20m

1.1. Ưu điểm của diện tích 5x20m

Kích thước 5x20m (100m²) là một trong những diện tích lý tưởng và được ứng dụng phổ biến tại các khu đô thị hiện đại. Với chiều ngang 5m – đủ để bố trí mặt tiền thông thoáng – và chiều sâu 20m – lý tưởng để phân chia các không gian chức năng theo chiều dọc – diện tích này phù hợp để xây dựng các mẫu nhà 2 tầng, 3 tầng với đầy đủ công năng như:

• Phòng khách

• Phòng bếp và ăn

• 3 – 4 phòng ngủ

• Phòng sinh hoạt chung

• Phòng thờ

• Sân phơi, sân trước, sân sau, gara

1.2. Vai trò của bản vẽ CAD trong thiết kế nhà phố

AutoCAD là phần mềm thiết kế kỹ thuật giúp thể hiện chi tiết các thành phần của ngôi nhà một cách chính xác: từ kiến trúc, kết cấu chịu lực đến hệ thống điện nước. File CAD không chỉ giúp người thiết kế kiểm soát toàn bộ công trình mà còn là tài liệu để thợ thi công làm việc đúng chuẩn, hạn chế sai sót và lãng phí vật tư.

2. Bản vẽ CAD thiết kế nhà phố 2 tầng 5x20m

2.1. Tổng quan bố trí mặt bằng nhà phố 2 tầng

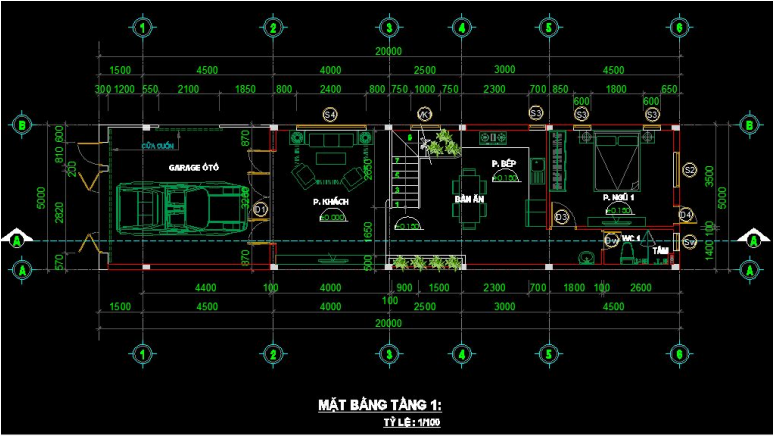

Tầng trệt:

• Sân trước (3m – 5m): để xe, trồng cây

• Phòng khách rộng thoáng liên thông phòng ăn

• Bếp chữ L kết hợp bar mini

• Một phòng ngủ nhỏ (cho người lớn tuổi)

• Phòng vệ sinh chung

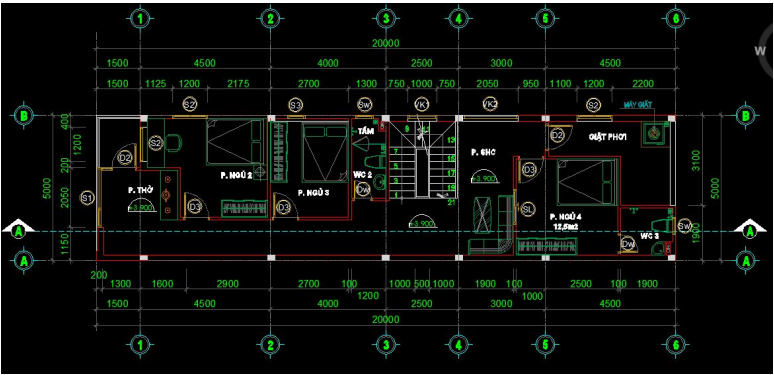

Tầng 2:

• 2 – 3 phòng ngủ (tùy nhu cầu)

• 1 phòng sinh hoạt chung

• 1 hoặc 2 nhà vệ sinh

• Ban công phía trước

2.2. Danh sách các mẫu file CAD nhà phố 2 tầng 5x20m

Dưới đây là những mẫu file CAD nhà 2 tầng 5x20m được chia sẻ miễn phí, gồm đầy đủ bản vẽ mặt bằng, mặt đứng, mặt cắt, chi tiết kỹ thuật, kết cấu, điện nước:

• Mẫu 1: File đầy đủ mặt bằng bố trí 2 tầng –

• Mẫu 2: Bản vẽ chi tiết cấu kiện và điện nước –

• Mẫu 3: Phối cảnh mặt tiền phong cách hiện đại –

• Mẫu 4: Thiết kế nhà ống 2 tầng phong cách tối giản –

2.3. Đặc điểm nổi bật

• Thiết kế phù hợp cho gia đình từ 3 – 5 người

• Ưu tiên thông thoáng nhờ giếng trời ở giữa nhà

• Không gian sống tiện nghi, tiết kiệm chi phí xây dựng

3. Bản vẽ CAD thiết kế nhà phố 3 tầng 5x20m

3.1. Mặt bằng bố trí chức năng

Tầng 1:

• Sân trước 4m, kết hợp gara

• Phòng khách, phòng ăn, bếp

• Phòng ngủ người già

• WC chung

Tầng 2:

• 2 – 3 phòng ngủ (trong đó có 1 master)

• Phòng sinh hoạt chung hoặc phòng làm việc

• WC riêng cho mỗi phòng hoặc dùng chung

Tầng 3:

• Phòng thờ

• Phòng gym hoặc thư viện

• Sân thượng – sân phơi – khu giặt đồ

3.2. Tham khảo bản vẽ mẫu nhà 3 tầng 5x20m

Mẫu thiết kế 3 tầng với đầy đủ bộ hồ sơ kỹ thuật, xây dựng tại Nghệ An:

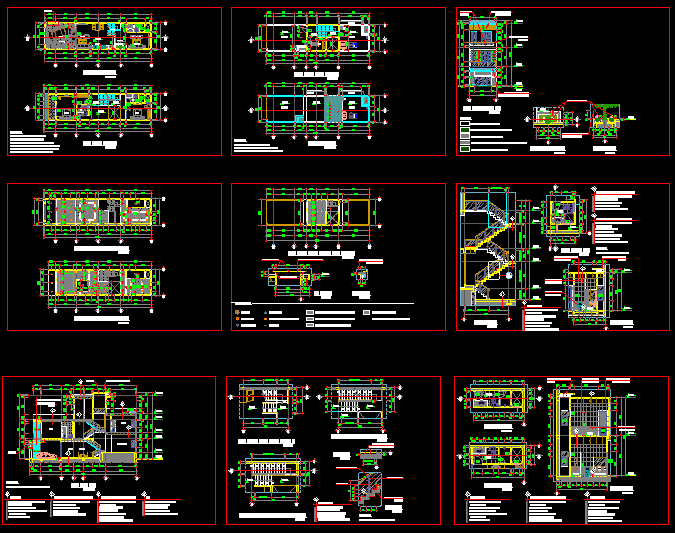

• File bao gồm:

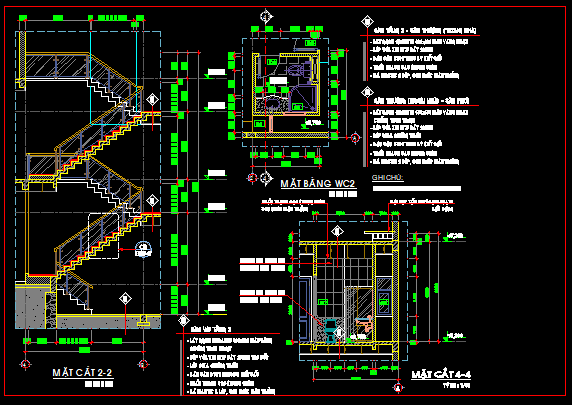

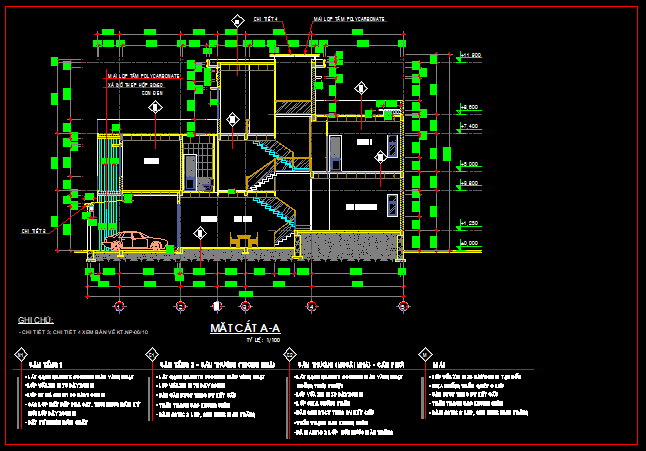

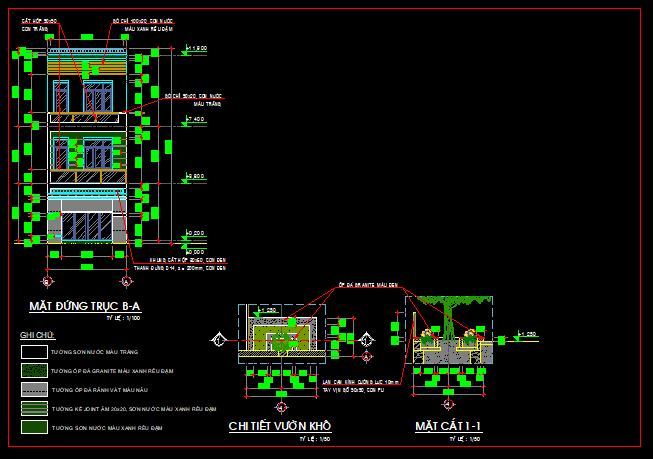

  • Bản vẽ kiến trúc: Mặt bằng các tầng, mặt đứng chính, mặt cắt dọc – ngang

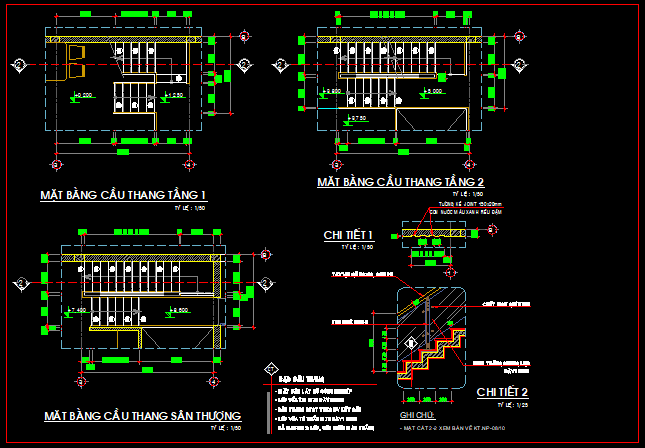

  • Bản vẽ kết cấu: Móng, cột, dầm, sàn, cầu thang

  • Bản vẽ điện nước: Điện chiếu sáng, ổ cắm, internet, cấp – thoát nước

3.3. Chi tiết bản vẽ minh họa

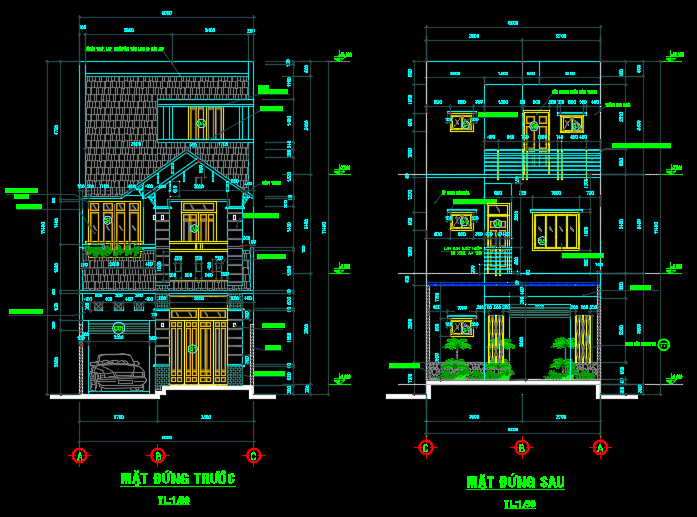

• Mặt đứng hiện đại: Sử dụng lam chắn nắng, kính cường lực, mái bê tông dán ngói

• Mặt bằng tầng trệt: Tối ưu khoảng sân trước – sau, giếng trời ở giữa giúp thông gió tự nhiên

• Mặt bằng tầng 2: Thiết kế phòng master có ban công riêng, khép kín vệ sinh

• Tầng thượng: Có bố trí không gian thư giãn kết hợp trồng cây xanh

4. Phân tích và đánh giá các mẫu bản vẽ

4.1. Ưu điểm

• Chi tiết, dễ hiểu: Các bản vẽ thể hiện rõ bố cục không gian, tỷ lệ xây dựng, kỹ thuật kết cấu

• Phù hợp thực tế: Thiết kế được điều chỉnh theo thói quen sử dụng của người Việt

• Tính ứng dụng cao: Có thể dùng làm mẫu thiết kế sơ bộ hoặc tài liệu học tập cho sinh viên

4.2. Nhược điểm

• Một số file không có phối cảnh 3D (nếu cần, phải dựng lại bằng Sketchup, Revit…)

• Không có thống kê khối lượng vật tư, đơn giá (phải kết hợp với dự toán độc lập)

• Cần có phần mềm chuyên dụng (AutoCAD, DWG Viewer) để mở file

5. Lưu ý khi sử dụng bản vẽ CAD tham khảo

• Đây là các bản vẽ tham khảo mang tính định hướng, không nên sử dụng để thi công trực tiếp nếu chưa có sự hiệu chỉnh theo điều kiện thực tế

• Nên điều chỉnh thiết kế theo phong thủy, nhu cầu sử dụng, và hiện trạng khu đất

• Nếu bạn không có kiến thức chuyên môn, hãy nhờ kiến trúc sư kiểm tra lại bản vẽ trước khi sử dụng

6. Những ai nên sử dụng bộ bản vẽ CAD này?

6.1. Sinh viên ngành kiến trúc – xây dựng

• Học tập cách bố trí mặt bằng, cách thể hiện bản vẽ chuyên nghiệp

• Dùng làm mẫu đồ án, bài tập thiết kế

6.2. Chủ đầu tư

• Tham khảo ý tưởng thiết kế để làm việc với kiến trúc sư

• Hình dung rõ ràng không gian sống trước khi triển khai

6.3. Kiến trúc sư – kỹ sư

• Tham khảo mẫu thiết kế nhanh để triển khai phương án sơ bộ cho khách hàng

• Đối chiếu cách bố trí cấu kiện, tổ chức không gian

7. Kết luận: Tải ngay bộ bản vẽ nhà phố 5x20m để tham khảo

Nếu bạn đang tìm kiếm bản vẽ nhà phố 2 tầng, 3 tầng diện tích 5x20m, thì bộ file CAD được chia sẻ trong bài viết là nguồn tài liệu vô cùng giá trị. Việc tham khảo nhiều phương án giúp bạn có cái nhìn tổng thể, từ đó lựa chọn được phương án thiết kế tối ưu nhất.

Để được tư vấn thiết kế nhà 5x20m theo yêu cầu, hãy liên hệ với đội ngũ kiến trúc sư của chúng tôi. Chúng tôi sẽ giúp bạn lên phương án cá nhân hóa, phù hợp nhất với ngân sách và mong muốn của bạn.

8. Câu hỏi thường gặp

Câu hỏi 1: File CAD nhà 5x20m mở bằng phần mềm nào?
→ Trả lời: Bạn có thể mở bằng AutoCAD (phiên bản từ 2010 trở lên), DWG Viewer hoặc các phần mềm hỗ trợ đọc file CAD.

Câu hỏi 2: Tôi có thể sử dụng bản vẽ này để xin giấy phép xây dựng không?
→ Trả lời: Không. Các bản vẽ này chỉ mang tính tham khảo, để xin phép xây dựng bạn cần hồ sơ bản vẽ có đóng dấu công ty tư vấn thiết kế hợp pháp.

Câu hỏi 3: Có thể chỉnh sửa bản vẽ để phù hợp với mảnh đất khác không?
→ Trả lời: Có. Bạn có thể chỉnh sửa kích thước, số tầng, công năng bằng cách mở file CAD và điều chỉnh theo ý muốn.
